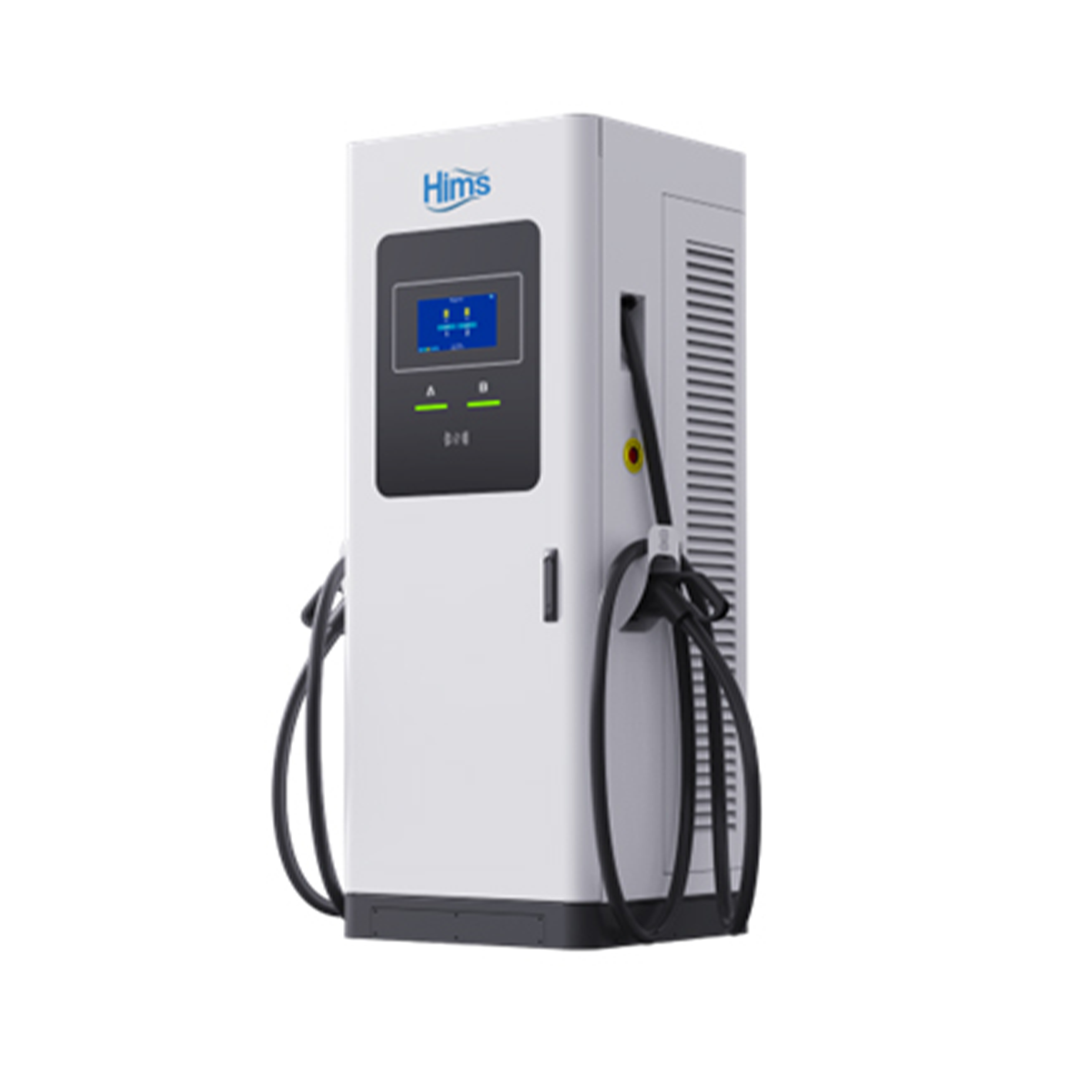

HIMS HCDC-S2-120 120 kW DC Hızlı Şarj İstasyonu

HIMS HCDC-S2-120, yoğun araç sirkülasyonuna sahip kullanım alanları için geliştirilmiş, toplam 120 kW DC çıkış gücü sunan çift konnektörlü hızlı şarj istasyonudur.

İki adet entegre CCS2 konnektörü sayesinde aynı anda iki elektrikli araca şarj hizmeti verebilir. Paralel şarj özelliği ve yapılandırılabilir çıkış güç ayarları, istasyon gücünün kullanım senaryosuna göre yönetilmesine imkân tanır.

120 kW Modüler Güç Mimarisi

İstasyonda her biri 30 kW gücünde dört adet şarj modülü bulunur. Modüler yapı toplamda 120 kW DC çıkış gücü sağlar ve servis veya bakım süreçlerinin daha kolay yönetilmesine yardımcı olur.

200–1000 VDC çıkış voltajı sayesinde farklı batarya gerilimlerine sahip CCS2 uyumlu elektrikli araçların şarj edilmesini destekler. Tek konnektör için belirtilen maksimum çıkış akımı 200 A’dır.

İki Araca Paralel Şarj İmkânı

Çift CCS2 konnektör yapısı sayesinde iki elektrikli araç aynı anda istasyona bağlanabilir. Kullanılabilir toplam güç; istasyon yapılandırmasına, bağlı araçların talep ettiği güce, batarya doluluk oranına ve araçların desteklediği maksimum DC şarj kapasitesine göre yönetilir.

Bu yapı, yoğun saatlerde tek bir istasyon üzerinden daha fazla kullanıcıya hizmet verilmesine ve şarj alanındaki araç dönüş hızının artırılmasına yardımcı olur.

Dokunmatik Ekran ve Kullanıcı Yetkilendirme

7 inç dokunmatik LCD ekran, kullanıcıların şarj işlemini başlatmasını ve şarj durumunu takip etmesini kolaylaştırır.

RFID kart okuyucu sayesinde yalnızca yetkilendirilmiş kullanıcıların istasyonu kullanması sağlanabilir. Opsiyonel kredi kartı okuyucu desteği, ticari şarj hizmeti sunulan projelerde ödeme altyapısının oluşturulmasına yardımcı olur.

OCPP 1.6J Uzaktan Yönetim Desteği

OCPP 1.6J desteği sayesinde istasyon, uyumlu bir şarj ağı yönetim platformuna bağlanabilir.

Merkezi yönetim sistemi üzerinden istasyonların çalışma durumu, şarj işlemleri, kullanıcı yetkilendirmeleri, tüketim bilgileri, hata bildirimleri ve operasyonel veriler uzaktan takip edilebilir.

FRU Arıza Teşhis ve Kolay Bakım

Yerleşik FRU arıza teşhis sistemi, cihaz bileşenlerinin ve olası arızaların daha kolay tespit edilmesine yardımcı olur. Modüler güç elektroniği yapısı, servis ve bakım süreçlerinde ilgili modüle daha hızlı müdahale edilmesini destekler.

Dış Ortam Koşullarına Uygun Tasarım

HIMS HCDC-S2-120, IP54 koruma sınıfına ve IK10 mekanik darbe dayanımına sahiptir. Uygun saha, zemin, enerji ve koruma altyapısı hazırlandığında açık ve kapalı alan projelerinde kullanılabilir.

-30°C ile +55°C arasındaki çalışma sıcaklığı, istasyonun farklı çevresel koşullarda çalışmasına imkân tanır. Hava soğutmalı güç elektroniği sistemi, yoğun kullanım sırasında oluşan sıcaklığın yönetilmesine yardımcı olur.

Elektriksel Güvenlik Özellikleri

• Aşırı gerilim koruması
• Düşük gerilim koruması
• Aşırı akım koruması
• Topraklama eksikliği koruması
• Çıkış kısa devre koruması
• 20 kA aşırı gerilim koruması
• 30 mA Tip A RCD koruması
• Şarj konnektörlerinde sıcaklık sensörleri
• Güç elektroniğinde sıcaklık sensörleri
• Acil durdurma butonu

Kullanım Alanları

• Akaryakıt istasyonları
• Otoyol ve dinlenme tesisleri
• AVM ve ticari otoparklar
• Elektrikli araç şarj ağı işletmecileri
• Filo ve lojistik merkezleri
• Otel ve konaklama tesisleri
• Belediye ve kamu şarj noktaları
• Şirket ve fabrika otoparkları
• Elektrikli araç servisleri
• Üniversite ve kampüs alanları

Şarj Süresi Hakkında

Gerçek şarj süresi; aracın desteklediği maksimum DC şarj gücüne, batarya kapasitesine, batarya doluluk oranına, batarya sıcaklığına, iki konnektörün kullanım durumuna ve çevresel koşullara göre değişebilir.

Araç, istasyonun sunduğu güçten daha düşük bir DC şarj kapasitesine sahipse yalnızca desteklediği maksimum gücü alır. Batarya doluluk oranı yükseldikçe aracın batarya yönetim sistemi şarj gücünü otomatik olarak azaltabilir.

Kurulum Bilgilendirmesi

120 kW DC şarj istasyonunun kurulumu öncesinde tesisin mevcut elektrik gücü, trafo kapasitesi, besleme hattı, pano, kablo kesiti, topraklama sistemi, koruma ekipmanları ve saha altyapısı uzman ekipler tarafından değerlendirilmelidir.

Yaklaşık 280 kg ağırlığındaki istasyon için uygun beton kaide ve mekanik sabitleme altyapısı hazırlanmalıdır. Kurulum ve devreye alma işlemleri, elektrikli araç şarj sistemleri konusunda yetkin teknik ekipler tarafından gerçekleştirilmelidir.
